REGISTROS DE INSPECCIÓN PARA DERIVACIONES INDIVIDUALES.

Según Norma UNE-EN-13501-2:2004
Reglamento Electrotécnico de Baja Tensión ITC-BT-15, (R.D. 842/2002).

PROTECCIÓN EI-2-60

registros EI 2 60 registros EI 2 60

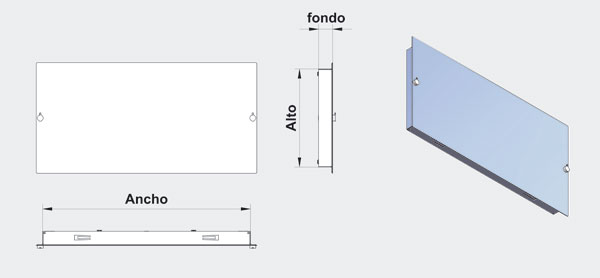

  MEDIDAS DERIVACIONES
REFERENCIA ANCHO ALTO FONDO 1 FILA 2 FILAS
RV-05055035053 12
RV-065700350431224
RV-095100035043 36
RV-12513504504324
RV-135140045043 48
RV-18519004504336
RV-24525004504348


R.E.B.T. ITC-BT-15
Dimensiones mínimas de la canaladura o conducto de obra de fábrica.

Dimensiones (metros)
Número de derivaciones Ancho
Profundidad
0.15
una fila
Profundidad
0.30
dos filas
Hasta 12 0,65 0,50
13-24 1,25 0,65
25-36 1,85 0,95
36-48 2,45 1,35
  • Tapa metálica en chapa de acero de 1,2 mm. con aislamiento térmico en su interior.
  • Marco oculto en chapa de acero de 2 mm. en forma de L.
  • Tira intumescente.
  • Garras metálicas en el propio marco para fijación en obra.
  • Acabado en poliéster RAL 7035.
  • Sobre demanda, suministro en acabado blanco RAL9011 o imitación madera mediante sublimación.
  • Protección EI-2-60 (RF-60), según Normas UNE-EN 13501-2:2004.
  • Cierre mediante tornillos con sistema de precintado.
Blanco Gris Madera cerezo Madera nogal Madera pino Madera roble Madera sapelly
