FRONTALES PARA ARMARIOS DE CENTRALIZACIONES DE CONTADORES ELÉCTRICOS.

Según Norma UNE-EN-13501-2:2004
Reglamento Electrotécnico de Baja Tensión ITC-BT-16, (R.D. 842/2002).

Proteccion E-30 y EI2-60.

frontales contadores electricos frontales contadores electricos 2
frontales contadores electricos 3 frontales contadores electricos 4

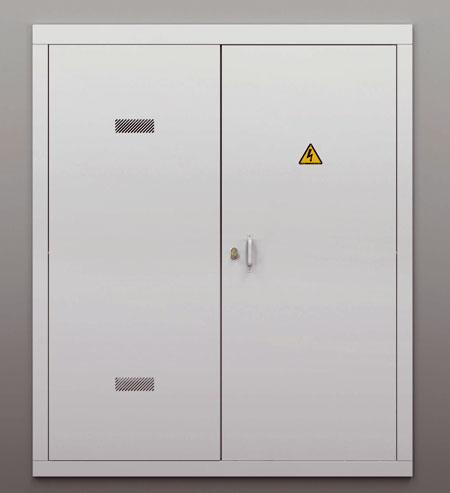

FRONTALES DE ARMARIO: PUERTAS + MARCO EXTERIOR

  MEDIDAS PUERTA MEDIDAS EXTERIORES Grado de proteccion ACCESORIOS
REFERENCIA Ancho Alto Ancho Alto

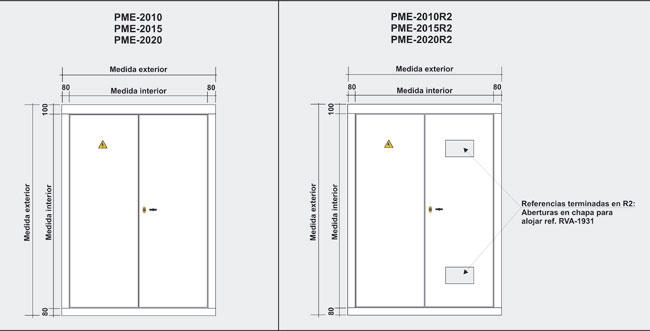

PME-2010 1000 2100 1160 2280 E-30 Premarco de instalación
Cierre homologado compañia
PME-2015 1500 2100 1660 2280 E-30
PME-2020 2000 2100 2160 2280 E-30
PME-2010R2 1000 2100 1160 2280 E-30 Premarco de instalación
Rejilla ventilación auto-cierre
Cierre homologado compañia
PME-2015R2 1500 2100 1660 2280 E-30
PME-2020R2 2000 2100 2160 2280 E-30

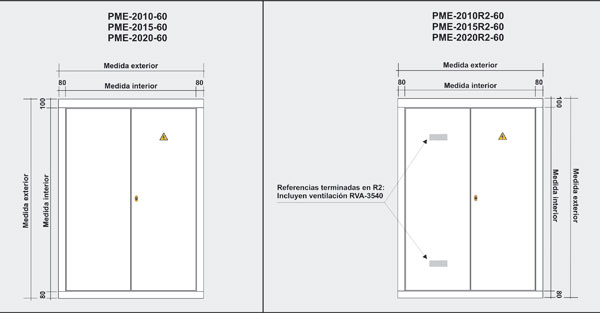

PME-2010-60 1000 2100 1160 2280 EI2-60 Premarco de instalación
Incluido cierre homologado
compañia
PME-2015-60 1500 2100 1666 2280 EI2-60
PME-2020-45 2000 2100 2160 2280 EI2-45
PME-2010R2-60 1000 2100 1160 2280EI2-60 Premarco de instalación
Incluido cierre homologado
compañia y ventilación
PME-2015R2-60 1500 2100 1160 2280 EI2-60
PME-2020R2-45 2000 2100 1660 2280 EI2-45


PREMARCOS DE INSTALACION

    MEDIDAS HORNACINA
REFERENCIA PARA MODELO ANCHO ALTO
PR-10 PME-2010 1042 2145
PR-15 PME-2015 1542 2145
PR-20 PME-2020 2042 2145


CERRADURAS HOMOLOGADAS

Cerraduras homologadas
4101UCEM 4101Sevillana-Endesa
1534LINCE 3910 HE- IBCIberdrola Centro
1527LINCE 3910 HE- IBLIberdrola Levante
1515LINCE 3910 HE- IBNIberdrola Norte
1659LINCE 3910 HE- IBOIberdrola Oeste
1551FAC UEUnión Fenosa
4105JIS C.F.E.Fecsa-Endesa
1643AGA TIPO 4Gesa-Endesa
 Disponibles para otras zonas, consultar.

Protección E-30

  • Puerta en chapa de acero de 1,5 mm.
  • Marco en chapa de acero de 2 mm.
  • Tratamiento galvanizado Z-275.
  • Tira intumescente.
  • Bisagras ocultas no accesibles desde el exterior.
  • Acabado en poliéster RAL 7035.
  • Bajo demanda, suministro en acabado imitación madera mediante sublimación o blanco.
  • Protección E-30 (PF-30), según Normas UNE-EN 13501-2:2004.
  • Señal de riesgo eléctrico Ae10 (105mm) según Norma AMYS RA 1.4-10.
  • Sistema de suministro mediante Kit de montaje para facilitar su transporte y manipulación.
  • Protección contra el fuego E-30 (PF-30).


Protección EI-2-45 - EI-2-60

  • Puerta de doble chapa de acero de 1 mm.
  • Relleno de lana de roca de alta densidad.
  • Marco en chapa de acero de 2 mm.
  • Tratamiento galvanizado Z-275.
  • Tira intumescente.
  • Bisagras ocultas no accesibles desde el exterior.
  • Acabado en poliéster RAL 7035.
  • Sobre demanda, suministro en acabado imitación madera mediante sublimación o blanco.
  • Protección EI-2-60 (RF-60), según Normas UNE-EN 13501-2:2004.
  • Señal de riesgo eléctrico Ae10 (105mm) según Norma AMYS RA 1.4-10.
  • Sistema de suministro mediante Kit de montaje para facilitar su transporte y manipulación.
Blanco Gris Madera cerezo Madera nogal Madera pino Madera roble Madera sapelly
